捍达克智能型调节阀,主要品种有:套筒、单/双座、疏水调节阀、角型调节阀、二通/三通阀调节阀、压力平衡式调节阀等。
捍达克智能型套筒调节阀,是一种压力平衡式调节阀,阀体结构紧凑,流道呈S流线型。该产品具有流通能力大、可调范围广、流量特性精确度高等特点。其通常配用气动薄膜执行机构,适用于要求动态稳定性好、噪音低、泄露等级低的流体控制场合。
阀门口径:1-1/2"~20"(DN40~DN500)
压力等级:ASME CLASS 150~2500(PN16~PN420)
主体材料: 碳钢、不锈钢、合金钢及双相钢
操作方式:气动薄膜式、气动活塞式、电动

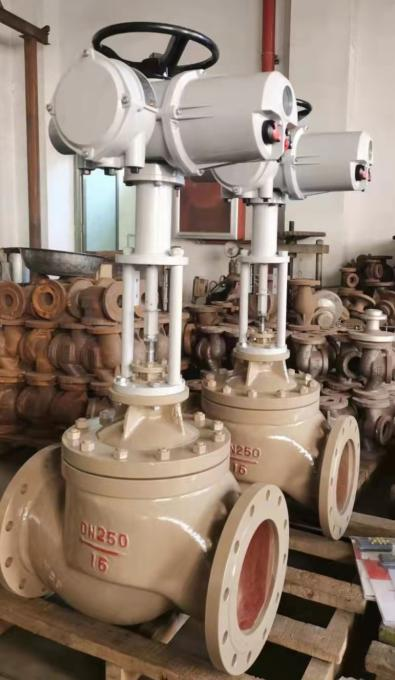

捍达克智能新型疏水电动调节阀,它是在原疏水调节阀的基础上,并吸取国外经验,在结构上,材料上都进行了改革,使该阀具有良好的工作性能。由于采用合理的阀芯和阀座接触面角度,所以该阀在关闭状态下没有泄漏现象;制造均流罩和阀芯的材料采用了优质不锈钢材料,即使在两相流动和节流状态下运行,汽蚀速度也是相当缓慢,这样就延长了阀门的使用寿命,噪声也很小。阀门设计均采用装拆简便的结构,当内部零件损坏,只要拆下阀盖螺帽,即可依次取出各个零件,随意调换任何零件,检修非常方便。由电动执行机构和疏水调节阀两部分组成。电动调节阀输入是调节器送来的直流电信号,经伺服放大器放大后来驱动执行机构,产生轴向推力,带动调节阀动作,从而引起介质流量的变化,来调节系统中各类参数。同时执行机构发出一个阀的位置信号供伺服放大器比较,使调节阀始终保持在一个输入信号相对应的位置上,完成伺服调节任务。
捍达克智能新型疏水调节阀技术参数
公称通径DN(mm) | 50 | 80 | 100 | 150 | 200 | 250 | 300 |
流量特性 | 近似线性、近似等百分比 |
公称压力PN(MPa) | 2.5/6.4 |
连接型式 | 焊接 |
配用执行机构 | 捍达克智能型电动执行器 |
行程L(mm) | 57.6 | 88.2 |
最大压差△P(MPa) | 0.5/3 |
额定流量系数Cv | 44 | 99 | 175 | 395 | 640 | 1000 | 1440 |
工作温度t (℃) | ≤450 | ≤450 |
使用介质 | 水 |
