![图片17.png](/upload/P142d243b5a90412b8612133f752bb615.png)

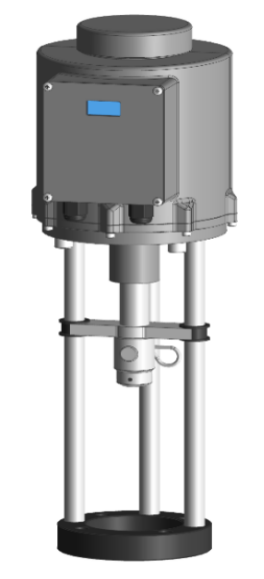

AK5X系列智能型电动执行机构是自动化控制系统重要的现场控制设备,它由多类型,简单可靠的连接方式来满足各种各样的阀门连接。箱体采用铝合金高压铸造,能够适应各种工作环境,达到IP67的防护等级和CT4防爆等级。通过现场按钮/旋钮对其进行快速设定、检查及人机对话。采用液晶显示器,以中文、英文、数字、图形等形式显示执行器的行程位置、限位设定、工作状态和故障报警等运行状态;默认按键设定,可选红外遥控器设定。
执行机构的行程:
直行程、角行程、底座式角行程
扭矩范围:
50Nm~2500N.m
接口标准:
常规法兰连接:ISO5211:2001(GB/T12223-2005);其它标准连接可定制
环境温度:
-20℃-70℃
可选配-30℃-70℃(其它温、湿度可定制)
控制与信号:
常规:开关量、模拟量
选配:Modbus、Profibus-DP、HART、DeviceNet、FF现场总线卡
断电复位:支持
电压:220V/380V/24V(其它电压可定制)
AK5X-技术特点
最大行程:40mm、100(大于100行程可定制)
工作电压:AC380\AC220\AC24\DC24其他电压提供定制
运行速度:最大速度的20%—100%可调
最大功率:60W
推力选择:提供了三种推力模式供用户选择,推力模式2是标准推力,推力模式1小10%左右,推力模式3大10%左右。
控制/反馈信号:4-20mA、0-10V、MODUS、开关量(阀门开关到位反馈信号可选)
控制和反馈信号也可以是不同类型的信号
控制精度:最高±0.05%, 0-10V信号最高1%
复位功能:断电断信号保位,断电重新上电后将会自动寻找零点后自动恢复控制。
调节特性:线性(等比例可选)
行程标定:提供了自动标定和手动标定两种模式。机械限位时可自动标定,手动标定时可在机械限位的全范围内自行设定。
状态显示:控制模式、推力模式、零点位置、运行参数、断信号、信号过流过压等。
环境温度:-20—70℃(其他温度可选)
防护等级:IP67
调节位置:阀位机械指示、显示器显示
故障报警:综合故障报警信号(可选),指示灯报警指示。
力矩保护:通过控制电机输出功率实现,不必使用开关减少故障率。
红外遥控功能:可选
人性化功能:自动零点跟随阀门零点跟随,阀芯磨损自动补偿,保持阀门紧闭
